使用须知

为保证电容器稳定的质量,并充分发挥其性能,请在使用前,务必阅读以下指南:
1. 极性
    PA-Cap聚合物固体片式铝电解电容器是有极性的。所以在使用之前要确认极性、切勿错置极性。如果错置极性,不仅会造成漏电流增加,甚至短路。
2. 电压
    工作电压不要超出额定电压,否则会增大漏电流,可能会由于内部升温而损坏电容器。直流电压和纹波电压的峰值之和不得超过额定电压。
3. 温度
    要在额定温度范围内使用,如果超出温度范围会导致电气特性的变差,这种潜在的损害可能会导致电容器失效。
    使用时不仅要关注外界环境温度,还要考虑元器件本身内部可能导致的温度升高。
4. 纹波电流
    要在允许的纹波电流范围内使用。纹波电流超出额定值,会引起电容器发热,漏电流增大,减少使用寿命。
5. 电容器的存放
    电容器在防潮和阳光不会直射的环境中存放,存放环境温度以5℃~30℃、相对湿度低于60%RH为宜。
    潮气敏感度水平(Moisture Sensitivity Level):Level 3。
    为保持良好的焊接性能,请在本公司出厂状态下保管电容器,并尽量在开封后一次用完,如出现剩余,请重新装回包装袋中,用胶带封住开封部位。
    储存2年以上的电容器,在使用之前应进行烘干处理,并按1KΩ/V串接电阻,逐渐施加直流电压至额定工作电压,保持额定电压1小时,然后再使用。
6. 电容器的测量
    急速充放电引起的冲击电流会造成漏电流增加、甚至短路,为此电容器漏电流测量请串接1KΩ保护电阻,逐步施加至额定电压,测试其他各项参数前应串接1KΩ电阻使电容器充分放电后再进行测量。
7. 电容器的安装

       当使用电烙铁焊接时,焊头不要碰到电容器外壳,应保证焊头温度低于350℃,时间不要超过3秒钟。
       安装前,先确认电容器引脚尺寸与电路基板设计尺寸是否相符。安装时不要使电容器引脚变形,不要施加过大的外力,否则会严重影响电容器性能,甚至损坏电容器。当电容器已经焊在PCB板上后不可用强外力移动。
       另外,不要重复回流焊超过两次。
8. 电容器应尽量避免在下列环境下使用
(1) 直接与水、盐水或油接触;           (2) 暴露在阳光直射下;           (3) 高温或潮湿的环境;
(4) 充满有害化学气体的环境;           (5) 酸碱环境;                         (6) 过度振动或冲击的环境。

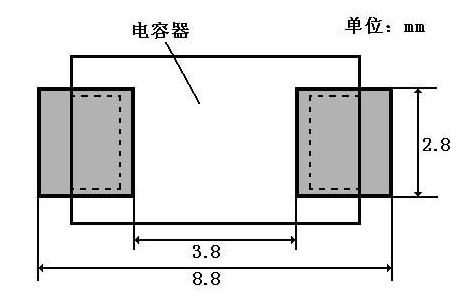

推荐焊盘尺寸

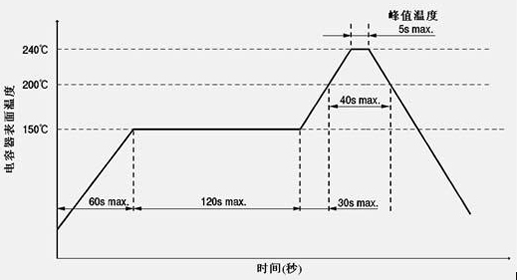

PA-Cap聚合物固体片式铝电解电容器适合回流焊接。推荐焊接曲线如图:

推荐无铅焊接曲线如图:

选型表

PA-Cap 由于采用高电导率的聚合物材料作为阴极,具有超越现有液体铝电解电容器和固体片式钽电解电容器的卓越电性能, 因此 PA-Cap 广泛应用于高频电子设备的电路中。

点击下载 >>
